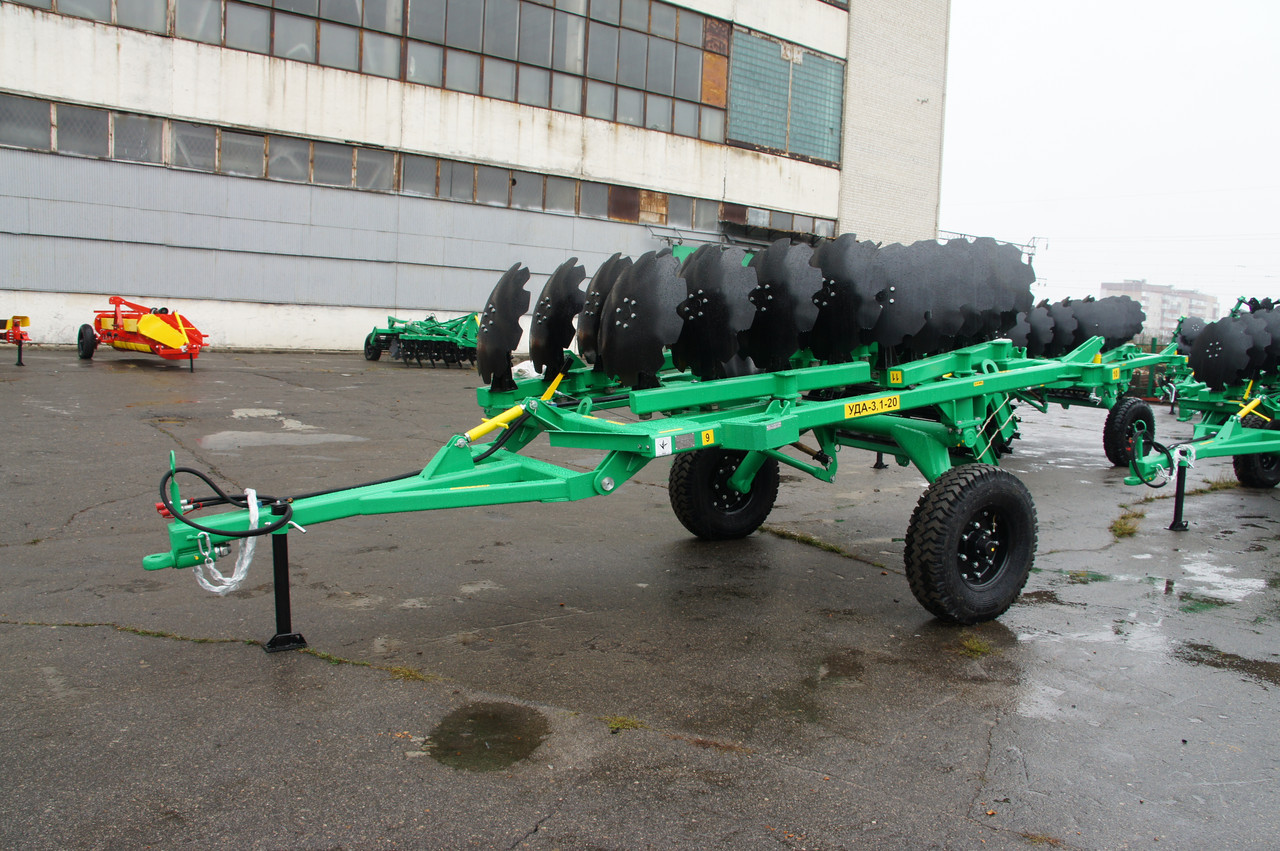

Універсальний дисковий агрегат УДА-3,1-20

Універсальний дисковий агрегат типу УДА (причіпний). Доставка по Україні.

Призначення та технічний опис
Універсальний дисковий агрегат призначений для оброблення ґрунтів усіх типів на глибину від 4 до 18 см під посів злакових культур, однорічних і багаторічних трав, соняшника, кукурудзи.
Агрегати обладнані дисками з вирізами, чудово подрібнюють стебла післязчавлених залишків і бур'янів, рівномірно розподіляючи їх на всій глибині обробленого шару ґрунту, що призводить до розпаду органічної речовини без мінералізації та запобігання окисненню ґрунту.
Рама. Зварна, просторова конструкція, виготовлена з балок прямокутного перерізу 150x100x8 мм і закріпленими на ній у два ряди кронштейнами для кріплення дисків.
Робочі органи. Сферичні диски з робочою поверхнею типу «Ромашка»''єдіаметром 655 мм. На краях другого ряду встановлені диски також типу Ромашка «, але діаметром 510 мм. Робочі органи складаються з 3 дисків, 5 секцій і 4 диски 3 секції. Робочі органи розташовані ешелонувати у два ряди (по чотири секції в кожному). У центрі агрегату між першим і другим рядами робочих органів встановлений додатковий диск для рівномірного оброблення. Кожен диск встановлений на осі з напресованими підшипниками. Для герметизації підшипників встановлено по дві манжети. Додатково, для запобігання потраплянню абразивних частинок у зону манжет зовні вузол закритий ковпаком і диском з еластичною манжетою.
Ковзанка. За шириною захоплення агрегату — чотири котки. Катик ребристий, зібраний із чотирьох дисків і приварених до них ребристих планок, виготовлених із кута. Вали котків встановлені на підшипниках.
Причіпний пристрій. Причіпний пристрій — тягова вісь, яка встановлюється в сферичні шарніри нижніх тяг навішування трактора.
Механізм регулювання. Кути атаки дискових секцій регулюються зміною положень рами секцій у горизонтальній площині. Рівномірне заглиблення першого та другого ряду дисків регулюється у вертикальній площині гвинтового стяжка причіпного пристрою. Глибина оброблення регулюється гвинтовою стяжкою, яка шарнірно з'єднує кожен коток із рамою.
Гідравлічна система. Складається з трьох гідроциліндрів, рукавів високого тиску та масло Водоростей.
Ходова система. Два колеса. Які розташовані з двох боків рами та між двома рядами дискових секцій. Колеса на пневматичному ходу.
Випробувано в УКРНДІПВТ ним. Л. Погорілого, протокол No 582/53-20/2/
106
Марка агрегату УДА — 3,1-20 Ширина захоплення, м

3,1
Продуктивність, га/год

2,5 … 3,1
Робоча швидкість, км/год

8,0 … 12,0
Витрата палива, кг/га

4,1 … 7,5
Глибина оброблення, см

5,0 … 18,0
Гарантований ресурс, га

3150
Спосіб агрегатування

Причіпна
Маса, кг

1920
Агрегатується з тракторами

ДТ-75,

МТЗ-1221,

Т-150К-09
